中電41所AV6416
- 推薦理由：

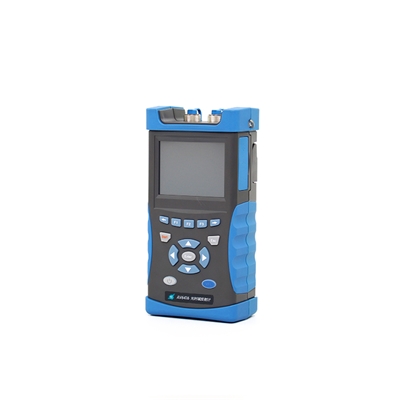

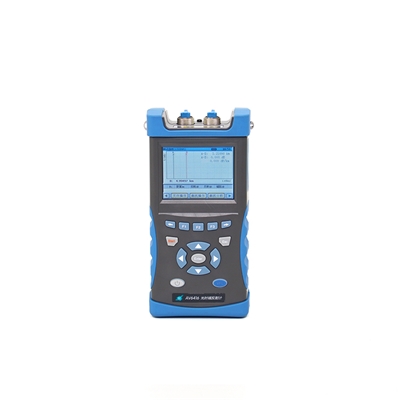

AV6416掌上型光時域反射計是針對FTTX而設計的測試儀器。該產品主要用于測量光纖光纜的長度、傳輸損耗、接頭損耗等光纖物理特性，并能對光纖線 路中的事件點、故障點準確定位。
全國服務電話：400-800-1810、189-8062-7015
- 推薦理由：
產品介紹/ Products
演示視頻
主要特點
主要特點：
掌上型、重量輕、便于攜帶；
業界最先進的雙色雙料一體化模具工藝，堅固耐用；
高級防反射LCD，野外環境下顯示界面清晰可見；
1m超短事件盲區，測試光纖跳線輕松自如；
具有自動及手動測試功能；自動來光監測功能；
觸摸屏和按鍵雙重操作；
雙USB接口功能，既可外接U盤，也能通過SyncActive軟件與PC機通信；
支持Bellcore GR196及SR-4731文件格式；
智能電池電量指示及電池低電壓告警功能；
WinCE視窗操作系統，中英文操作界面；
超過10小時的超長電池續航時間，適于長時間野外施工；
內置VFL可視紅光故障定位功能；
OTDR光輸出頭采用可更換方式，端面清潔更加方便；
應用軟件在線升級，無需返回原廠。
超短事件盲區
AV6416具有超短的事件盲區，尤其適于對超短的光纖鏈路或光纖跳線的測試。
快速自動測試
AV6416的自動測試功能使得用戶無需了解更多的有關該儀器操作的細節，測試步驟變得非常簡單，只需要接入光纖、點擊【測試】按鈕即可，儀器會自動設置最佳測試條件并最終給出準確的測試結果，如測試曲線和事件列表等。
快速曲線分析
AV6416能夠快速準確地查找出測試曲線中的事件點或故障點及其位置信息，并以事件表的形式列出線路中所有的事件信息，這對線路維護人員非常有用，既提高測試效率，又無需了解煩瑣的背景知識。
超強的文件管理
AV6416具有強大的文件管理功能，除了能對機內或U盤中的文件進行存儲、瀏覽、刪除外，還能夠外接基于PCL語言的激光打印機或噴墨打印機，以便打印測試報表。除此之外，AV6416還可借助SyncActive軟件通過USB數據線與PC機高速通信。
便利的VFL功能
借助AV6416的可視紅光故障定位(VFL)功能可以非常方便、快捷地發現短距離光纖鏈路中斷點或大的損耗點位置，以便維護人員及時采取措施，節省時間。
自動來光監測及告警功能
當OTDR測試光纖鏈路時，如果光纖中有通信光信號，會造成測試結果不準確，甚至?xí)x器的光探測器造成不可恢復的損壞。AV6416 具有對被測光纖中的通信光信號自動監測功能，一旦光纖接入到AV6416的光接口中，系統將自動監測光纖中是否有通信光信號，一旦監測有光信號，將告警提示，為儀器提供最快最及時的保護。
技術參數
| 基礎參數 | 操作方式 | 觸摸屏+按鍵雙操作 |
| 適用光纖 | 單模 | |
| 測量波長 | 1310nm、1550nm，可定制1625nm | |
| 測試接口 | 標配FC、SC、ST三種轉換頭 | |
| 測量模式 | 手動測試(實時、平均)、自動測試、盲區測試 |
| 測量精度 | 動態范圍 | 28/26dB |
| 事件盲區 | ≤1米 | |
| 衰減盲區 | 7米 | |
損耗精度 | ±0.05dB/dB | |
距離精度 | ±（1m+取樣間隔+0.003%×距離） 不包含折射率置入誤差 | |
| 脈沖寬度 | 10、30、80、160、320、640、1280 5120、10240ns | |
| 距離范圍 | 0.5、1、2、4、8、16、32、64、128、256km | |
| 采樣點數 | 64k | |
| 采樣精度 | 0.25、0.5、1、2、4、8、16m | |
| 群折射率 | 1.00000~2.00000 |
| 尺寸重量 | 屏幕尺寸 | 3.5英寸彩色LCD觸摸屏，320×240 |
| 主機重量 | 1kg(含電池) | |
| 外觀尺寸 | 100mm×210mm×60mm |
| 數據存儲 | 存儲容量 | ≥800幅 |
| 文件格式 | .ei、.sor |
| 其他功能 | VFL功能 | 650nm±20nm，2mW(典型)；CW/1Hz |
| 光功率計 | - | |
| 穩定光源 | - | |
| 智能光眼 | - | |
| 操作語言 | 簡體中文/English，可按需定制其他國家語言 |
| 外部接口 | 電源接口 | AC/DC適配器：AC 100V~240V，50/60Hz，1.5A 直流：15V~20V，2A 內部鋰電池：7.4V，44000mAh，可持續測試10小時 |
| 其他接口 | 2個USB接口(USB、Min-USB) |
| 環境要求 | 工作溫度 | 0℃~40℃ |
| 存放溫度 | -40℃~+70℃，相對濕度：5%~95%，無結露
|

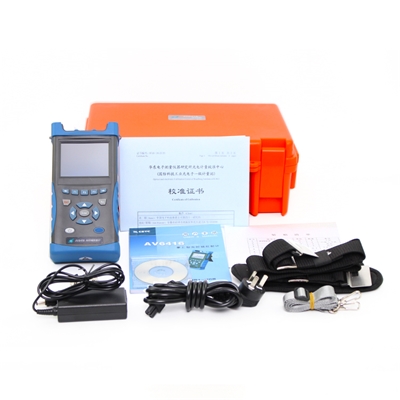

標準配件
AV6416主機×1臺 | 交流電源線×1根 | 電源適配器×1個 |
FC測試接頭×1個 | SC測試接頭×1個 | ST測試接頭×1個 |
產品合格證×1份 | 用戶手冊×1份 | 光盤(模擬分析軟件)×1份 |
攜帶箱×1個 | 背帶×1根 | 儀表背帶×1根 |
*售后服務：主機質保 18個月 電池質保 3個月 *測試接頭為易耗件，無質保 | ||
