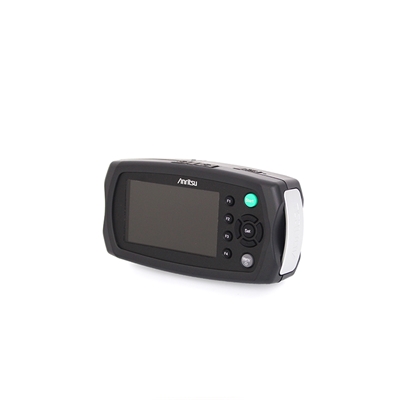

日本安立MT9090A

完整的測試工具 - 機房?jī)?nèi)到核心網

擁有 37 dB 的動態范圍， μOTDR 遠超其他手持 OTDR 支持的機房?jī)?nèi) /接入網應用，城域網鏈路可用更低的脈寬測試，提供更詳細分析和更好的分辨率，長達 175km 的光纖也可以完全評估。

FTTx 和 PON 應用

基于分光器的 FTTx 施工變得越來越普遍，完全測試和維護它們的測試設備需求也在上升。 μOTDR 系列的特點就是能在高分辨率情況下測試端到端的 1 ：64 的分光比網絡

全自動操作

為了所有水平的用戶都能容易操作儀表和得到精確結果， MT9090AμOTDR 可配置成自動選擇所有測試參數，用戶簡單地按“Start”鍵，幾秒鐘內就會得到易于讀取的完整的被測光纖特性。

<1m的盲區適于短光纖分析

盲區小于 1 米， MT9090A 完全可以用于評價中心辦公室、FTTx 和樓內光纜的測試工具。

快速實時掃描

MT9090A μOTDR 實時更新可達 0.25 秒。在接頭盒接續點優化及檢驗

便攜

MT9090A μOTDR 將便攜性帶到一個全新的水平，尺寸只有 19cm×9.6 cm×4.8cm(7.5”×3.8”×1.9”) ，重量只有 700 克 (1.54磅 )， μOTDR 是市場上最小最輕的 OTDR。由于其重量輕的設計和用戶友好的尺寸，MT9090A 是室外安裝現場環境的理想工具，一只手很容易地握住。標準的軟包和肩帶進一步增加了從乘用車到現場的便攜性。

堅固

沒有風扇，沒有通風孔，灰塵和濕氣無法進入儀表， MT9090A 為挑戰室外惡劣環境而設計。

模塊化設計

MT9090A 特點之一是模塊化設計，在現場可以很容易地更換模塊，用戶可以更換不同的 OTDR 模塊，或完成其他光網絡測試如 CWDM 通道分析儀模塊的光通道分析或光 / 電 10/100/1000MB 以太網測試。模塊間的操作非常相似，因此用戶可馬上熟悉操作。

4.3- 英寸寬屏顯示易于觀察

高分辨率、全彩色、4.3 英寸寬屏顯示是觀察 OTDR 結果的最佳方式，也提供室內 / 室外清晰的可讀性。

集成的測試光纖

為了進一步簡化測試，  MU909014x/MU90981xB 系列是唯一集成了測試光纖的手持 OTDR。內置了 10 米的光纖，所以在不需要外接附加尾纖或測試光纖的情況下可以檢驗初始的光纖接頭。

可靠，能力強

購買產品時，您傾向于選擇創新型產品，且愿意從有建樹的公司購買。當您需要安裝和維護光網絡時，這應該也適用。擁有超過 50 年的 OTDR 設計經驗，安立包括盛鑫聯，可提供特色的 OTDR。長期致力于測試和測量業務，我們了解性能、便攜性、容易操作，當然還有價格的重要性。

基于用戶定義門限的事件表

在 MT9090A 內可設置用于主要接受參數如接續損耗、反射和總損耗的通過 / 失敗門限，技術人員可很容易地估計光纖的條件。失敗值清晰地高亮顯示在事件表中，提醒技術人員具有潛在的問題。

獨有的電池工作

由于您需要的時候不總是有交流電源，尤其是在光纖線桿處，MT9090A 典型地一次充電可提供 8 小時的測試。然后可選的汽車充電器保證 MT9090A 在需要的時候可使用。同時，真正獨特的電池工作是
μOTDR 可以使用常用的鎳氫電池和常用的堿性電池。

快速啟動

MT9090A 在 15 秒內準備好測量，因此工作可馬上開始。

支持視像檢測探針

當裝配了可選的接頭視像檢查探針（VIP）， μOTDR 成為一個評估接頭清潔度和質量的強大工具。接頭末端端面可安全地觀察到，圖像可保存成文件

屏幕捕捉功能

屏幕截圖有時可附加在報告中，因此 MT9090A 能保存屏幕截圖為位圖圖像文件。

可視光源

一個可選的可視激光源 “紅光源” 用于可視地查找接續、接頭的故障，方便光纖管理。。

安裝變簡單了

MU909014x/MU90981xB μOTDR 模塊系列提供容易且精確地檢驗光纖安裝在 1310/1550nm 波長時的性能，保證您的網絡適合任何傳輸類型。用戶簡單地連接光纖、選擇全自動、按“Start”鍵，所有的設置都自動選擇以保證對于任何技能的人都會得到精確、穩定的結果。完成后，所有主要光纖特性都會在幾秒內顯示出來。有經驗的用戶也可以微調所有測試參數，做手動測量。

第 1 步 – 連接光纖并開機

第 2 步 – 選擇 “ 全自動 ” ，按 “Start”所有測試參數自動選擇

第 3 步 – 讀取結果

測試結果包括所有接續和接頭以及總光纖長度和總損耗以容易讀取的表格顯示

第 4 步 – 觀察曲線

如果想要查看完整的光纖曲線和進行手動測量，就按觀察曲線

維護變簡單了

能測試在用光纖是網絡維護的一個關鍵需求，由于多個用戶經常共享部分網絡，不可能中斷所有業務來測試。為了滿足這個需求，MT9090A μOTDR 提供特殊的模塊。1650 nm 是 ITU-T L.41 建議的在線維護波長，因?yàn)樗x最近的

1550nm 的傳輸波長有 100nm 的間隔。1650nm 的 OTDR 也集成了阻止傳輸信號的濾波器以防止損壞 OTDR。提供的 1625 nm 可用于在線測試，或者‘附加’測試以檢驗安裝時的壓力測試如宏彎測試。

網絡文檔化變簡單了

簡單的數據存儲，具有內部數據存儲，加上對外部 USB 存儲設備的支持 , MT9090A 超出其能力。此外，自動文件保存和命名幫助您容易、無誤地對您的網絡文檔化。

公用的 OTDR 數據格式

MT9090A 支持通用的 Telcordia SR-4731 格式，使它不僅與傳統的安立和網泰產品兼容，也與許多其他公司數據兼容容易的 “拖 & 拽” 文件傳送當 MT9090A 通過 USB 線接到 PC 時 , 可直接接入內部存儲器 . 數據可以選擇 , 拖 & 拽到 PC 的存儲器 , 極大地簡化了文件的傳送 .MT9090A 也支持優盤的使用

免費且簡單的軟件升級

固件升級可很容易地通過 USB 完成，注冊的用戶可從安立網站下載，或通過安立的客戶支持獲得
